ピックアップ製品

クラウン無線は、TDKラムダの正規代理店です。

TDKラムダは、信頼性・革新性の高い産業機器向け電源をグローバルに提供する
リーディングカンパニーです。

【取扱い製品】
TDKラムダ 正規代理店 クラウン無線 AC入力電源 (AC-DCコンバータ)
DC入力電源 (DC-DCコンバータ)
DINレール取付専用ユニット型電源
直流安定化電源 (CVCC)
双方向コンバータ
電子負荷
電源ライン用 EMCフィルタ

TDKラムダ WEB 版 電源セレクションガイド

クラウン無線は、TDKラムダの正規代理店です。

入力ソース、外観形状、機能、出力電力から、TDKラムダの豊富なラインアップを
ご確認いただけます。スイッチング電源の選定にご活用ください。


セレクションガイド

TDKラムダ 超小型で広い入力電圧範囲のフラッグシップ・絶縁型DC-DCコンバータ
「CCGシリーズ」 1.5Wモデルと3Wモデルの販売を開始

クラウン無線は、TDKラムダの正規代理店です。

「CCGシリーズ」 1.5Wモデル(CCG1R5)および3Wモデル(CCG3)は、TDKラムダのフラッグ
シップ・絶縁型DC-DCコンバータです。

本製品は、トランス設計および機構・構造設計の最適化、最新小型部品の採用、高密度
実装技術により、15.7 × 11.5 × 10.4 ㎜ (W×H×D)の超小型・省スペース化を実現し、
お客様装置の更なる小型化に貢献します。

入力電圧範囲 3タイプ (4.5~18 VDC、 9~36 VDC、 18~76 VDC) と単出力・二出力を
組み合わせることにより豊富なラインアップを提供し、お客様の幅広いニーズにお応え
します。広い入力電圧仕様は、様々なバッテリ電圧と電圧変動に対応するとともに、複数
の入力電圧(例:12/24 VDC)系を要する制御基板等においてアイテム共通化を可能と
します。

-40~+100℃と広い動作温度範囲は、制御盤・制御基板の高密度化による高温環境下
での使用と信頼性向上に貢献します。

実装端子形状はSMD/DIPタイプを用意し、お客様の基板実装プロセスに合わせた柔軟な
対応が可能で、特にSMDタイプは、生産自動化・省人化に貢献します。

TDKラムダ 正規代理店 クラウン無線 電子部品商社

オンボード電源「CCGシリーズ」 TDKラムダ 正規代理店

【主な特長】

  • 超小型&実装面積の省スペース化
    15.7 × 11.5 × 10.4 mm (W×H×D)、実装面積 164㎟
  • 広い入力電圧範囲
    4.5~18 VDC / 9~36 VDC / 18~76 VDC の3タイプを用意
  • 広い動作温度範囲 : 周囲温度 -40℃ ~ +100℃ (出力ディレーティングあり)
  • 実装端子形状 :
    SMDタイプ(リフローはんだ付け対応)、DIPタイプ(フローはんだ付け対応)
  • 耐電圧 (入力-出力間 1分) : 1500 VDC or 1000 VAC
  • 機能 : リモートON/OFFコントロール、外部出力可変 (標準仕様 ※単出力のみ)
  • 安全規格 : AV・情報・通信機器規格 IEC / UL / CSA / EN62368-1 各認定

【オプションラインアップ】

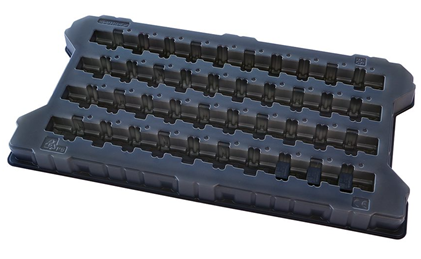

2023年6月  SMDタイプ専用トレー(40台入り)が追加されました。

オプション記号 (型名末尾に追加) : TR
(標準品 : 20台/1トレー)


【製品用途】

計測機器、FA、半導体製造装置、通信機器、医療機器、鉄道、バッテリ駆動装置など

電子部品 OA製品 総合商社 クラウン無線この製品のお問い合わせ

メーカー製品情報ページ

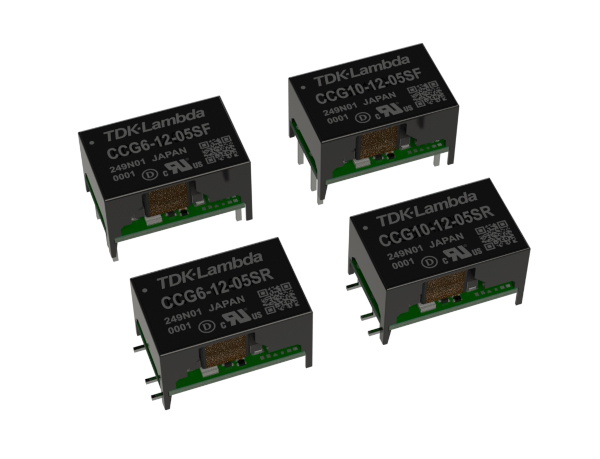

TDKラムダ 超小型で広い入力電圧範囲のフラッグシップ DC-DCコンバータ
「CCGシリーズ」 に 6Wモデルと10Wモデルを追加

クラウン無線は、TDKラムダの正規代理店です。

TDKラムダのフラッグシップモデル 超小型 DC-DCコンバータ 「CCGシリーズ」 に、
6Wモデル(CCG6) および 10Wモデル(CCG10)が加わりました。

本製品は、トランス設計および機構・構造設計の最適化、最新小型部品の採用、高密度
実装技術により、19.0 × 11.5 (SMDタイプ:11.8) × 12.4 ㎜ (W×H×D) の小型・
省スペース化を実現し、お客様装置の小型化に貢献します。

入力電圧範囲 3タイプ (4.5~18 VDC、 9~36 VDC、 18~76 VDC) と単出力・二出力を
組み合わせることにより豊富なラインアップを提供し、お客様の幅広いニーズにお応え
します。広い入力電圧仕様は、様々なバッテリ電圧と電圧変動に対応するとともに、複数
の入力電圧(例:12/24 VDC)系を要する制御基板等において共通化を可能とします。
広い動作温度範囲は、装置の高密度化による高温環境下での使用と信頼性向上に貢献
し、様々な用途におけるアプリケーションの幅を広げます。

実装端子形状はSMD/DIPタイプを用意し、お客様の基板実装プロセスに合わせた柔軟な
対応が可能で、特にSMDタイプは、生産自動化・省人化に貢献します。

CCGシリーズ TDKラムダ スイッチング電源 正規代理店

【主な特長】

  • 超小型&実装面積の省スペース化
    19.0 × 11.5 (SMDタイプ:11.8) × 12.4 mm (W×H×D)、実装面積 236㎟
  • 広い入力電圧範囲
    4.5~18 VDC / 9~36 VDC / 18~76 VDC の3タイプを用意
  • 広い動作温度範囲 : 周囲温度 6W : -40℃ ~ +95℃、10W : -40℃ ~ +90℃

    (出力ディレーティングあり)

  • 実装端子形状 :
    SMDタイプ(リフローはんだ付け対応)、DIPタイプ(フローはんだ付け対応)
  • 耐電圧 (入力-出力間 1分) : 1500 VDC or 1000 VAC
  • 機能 : リモートON/OFFコントロール、外部出力可変 (標準仕様 ※単出力のみ)
  • 安全規格 : AV・情報・通信機器規格 IEC / UL / CSA / EN62368-1 各認定

【製品用途】

計測機器、FA、半導体製造装置、通信機器、医療機器、鉄道、バッテリ駆動装置など

電子部品 OA製品 総合商社 クラウン無線この製品のお問い合わせ

メーカー製品情報ページ

TDKラムダ 小型、高効率、DIN レール取付専用ユニット型電源 「DRJシリーズ」 の
ご紹介

クラウン無線は、TDKラムダの正規代理店です。

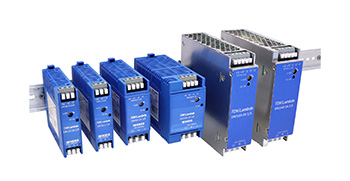

「DRJ シリーズ」 は、DIN レール取付専用のユニット型 AC-DC スイッチング電源です。
15W、30W、50W、100W、120W、240W の 6モデルをラインアップし、入出力端子はブロック端子
(ネジ方式)に加えて、近年要求が高まっているスプリングクランプ方式のヨーロッパ端子を用意。
ヨーロッパ端子はバネ式でトルク管理が不要で、振動によりネジが緩む心配もなく、装置の信頼性
向上に寄与します。


DINレール電源 制御盤 制御機器 TDKラムダ 正規代理店

【主な特長】

  • 選べる2種類の入出力端子
    ■ ブロック端子(ネジ方式) 【安全端子】
    • 端子カバーなしで、活電部露出なし
    • ネジ脱落の心配なし
    ■ ヨーロッパ端子(スプリングクランプ方式)
    • トルク管理が不要で作業工数削減
    • 振動によりネジが緩む懸念なし
    • フェルール端子、単線ならそのまま差し込んで結線可能
  • 高効率、広い動作温度範囲
    最大効率 : 93% (240Wタイプ)
    動作周囲温度 : -20℃~+70℃
    * +55℃まで負荷率100%で使用可能
    ** 120W、240Wタイプは-25℃から使用可能
  • 各種安全規格適合
    UL508(UL/cUL)
    UL/CSA/EN62368-1
    (UL1310 Class2出力適合 50W以下、100Wタイプの/C2モデル)
    EN62477-1 OVC Ⅲ (過電圧カテゴリⅢ)認証を取得 ※ 120W と 240W モデルのみ

【製品用途】

  • 工業用自動機器、半導体製造装置、制御機器

入力電圧範囲 出力電圧 最大出力電流
(ピーク電流)
定格出力電力
(ピーク電力)
UL1310
Class2出力 適合
ブロック端子
品番
ヨーロッパ端子
品番
85~264VAC
120~370VDC
24VDC 0.63A 15.1W DRJ15-24-1 DRJ15-24-1/E
5VDC 4A 20W DRJ30-5-1 DRJ30-5-1/E
12VDC 2.3A 27.6W DRJ30-12-1 DRJ30-12-1/E
24VDC 1.25A 30W DRJ30-24-1 DRJ30-24-1/E
12VDC 3.4A 40.8W DRJ50-12-1 DRJ50-12-1/E
24VDC 2.1A 50.4W DRJ50-24-1 DRJ50-24-1/E
24VDC 4.2A 100.8W DRJ100-24-1 DRJ100-24-1/E
24VDC 3.75A 90W DRJ100-24-1/ C2 DRJ100-24-1/ C2E
24VDC 5A (6A) 120W (144W) DRJ120-24-1 DRJ120-24-1/E
24VDC 10A (12A) 240W (288W) DRJ240-24-1 DRJ240-24-1/E

電子部品 OA製品 総合商社 クラウン無線この製品のお問い合わせ

メーカー製品情報ページ

TDKラムダ DINレール取付専用 三相400V系入力対応 AC-DC電源
「DRB-3シリーズ」 に 480W/960W ラインアップ追加

クラウン無線は、TDKラムダの正規代理店です。

三相入力 DINレール取付電源 TDKラムダ 正規代理店

【主な特長】

  • 様々な AC400V系 電源システムに対応する広範囲三相 350 ~ 575VAC入力
  • ピーク出力電流により、誘導性負荷および容量性負荷をサポート
  • 高効率:最大95%
  • 機能:リモートON/OFFコントロール、並列運転、出力ステータス表示LED(DC-OK)
  • 様々な接続ニーズに対応可能なネジまたはプッシュイン端子

【概略仕様】

モデル DRB480-**-3-** DRB960-**-3-**
入力電圧範囲 3相 350 ~ 575VAC
定格出力電圧 (VDC) 24 48 72 24 48 72
効率 Typ. (Vin:500VAC) 94.9% 95.1% 95.6% 95.1% 95.8% 96.2%
定格出力電力 480W 960W
ピーク出力電力1 (5sec) ※ 696W 710W 676W 1411W 1440W 1440W
ピーク出力電力2 (7sec) ※
漏洩電流 (Vin:575VAC, 60Hz) 1mA Max.
動作周囲温度 -25 ~ +70℃(ディレーティングあり)
安全規格 IEC/UL/CSA 62368-1 各認定 (EN62368-1 適合)
IEC/UL/CSA61010-1, 61010-2-201 各認定
(EN61010-1, 61010-2-201 適合)
耐電圧 I/P-FG: 2.21kVAC, I/P-O/P: 3.51kVAC, O/P-FG: 1.39kVAC
サイズ     A0 ネジ式
(W×H×D)  A1 プッシュイン式
65 x 129 x 156.8 mm 100 x 129 x 169.1 mm
65 x 129 x 159.3 mm 100 x 129 x 171.9 mm
※ピーク出力電力1 : 480Wモデルはデューティ30%、960Wモデルはデューティ7%
※ピーク出力電力2 : 480Wモデルはデューティ15%、960Wモデルはデューティ3.5%

【製品用途】

ロボット、FA、半導体製造装置、再生可能エネルギー機器など

メーカー製品情報ページ (480W)

電子部品 OA製品 総合商社 クラウン無線この製品のお問い合わせ

メーカー製品情報ページ (960W)

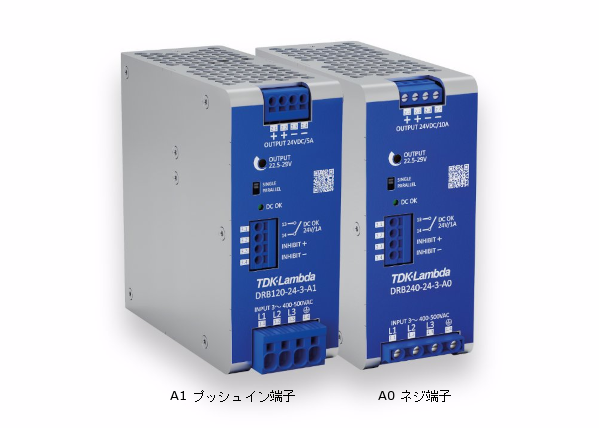

TDKラムダ DINレール取付専用 三相400V系入力対応 AC-DC電源
「DRB-3シリーズ」 のご紹介

クラウン無線は、TDKラムダの正規代理店です。

三相入力 DINレール取付電源 TDKラムダ 正規代理店

【主な特長】

  • 様々な AC400V系 電源システムに対応する広範囲三相 350 ~ 575VAC入力
  • ピーク出力電流により、誘導性負荷および容量性負荷をサポート
  • 高効率:最大94%
  • 負荷バランス動作を有効にする並列運転切り替えスイッチ
  • 高速OVP制御により負荷装置を保護
  • アプリケーション制御のためのDC-OKおよびリモートON/OFF(インヒビット)
  • 計測・制御安全規格 IEC/EN/UL/CSA61010-1 各認定
  • 様々な接続ニーズに対応可能なネジまたはプッシュイン端子

【概略仕様】

モデル DRB120-**-3-** DRB240-**-3-**
入力電圧範囲 3相 350 ~ 575VAC
効率(Typ.)
Vin:500VAC
91% 94%
出力電圧 12, 24VDC 24, 48VDC
出力電力(定格) 120W 240W
出力電力(ピーク) 144W(連続) 288W(300s)
出力電力(ピーク2) 170.4W(600s) 340.8W(60s)
漏洩電流
Vin:575VAC, 60Hz
1mA Max.
動作温度範囲 -25 ~ +70℃ (ディレーティングあり)
安全規格 IEC/UL/CSA 62368-1 各認定 (EN62368-1 適合)
IEC/UL/CSA61010-1, 61010-2-201 各認定 (EN61010-1, 61010-2-201 適合)
耐電圧 I/P-FG: 2.2kVAC  I/P-O/P: 3.5kVAC  O/P-FG: 1.39kVAC
サイズ (W×H×D) 55 x 129 x 135.7mm (A0 ネジ式)
55 x 129 x 138.2mm (A1 プッシュイン式)

【製品用途】

ロボット、FA、半導体製造装置、再生可能エネルギー機器など

メーカー製品情報ページ (120W)

電子部品 OA製品 総合商社 クラウン無線この製品のお問い合わせ

メーカー製品情報ページ (240W)

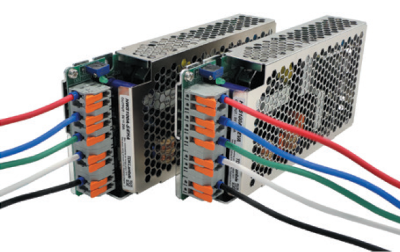

TDKラムダ フラッグシップモデル 「HWS-Aシリーズ」 にプッシュイン端子を採用
「HWS-A/Eシリーズ」 (50W/100W/150W) のご紹介

クラウン無線は、TDKラムダの正規代理店です。

ユニット型電源 プッシュイン端子 TDKラムダ 正規代理店

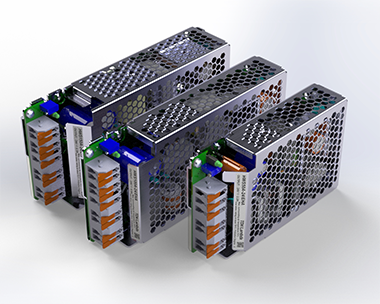

HWS-A-**/EHA
線材:水平挿入

ユニット型電源 プッシュイン端子 TDKラムダ 正規代理店

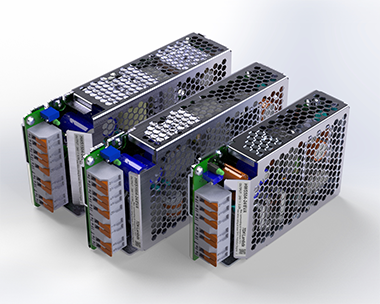

HWS-A-**/EVA
線材:垂直挿入

【主な特長】

ユニット型電源 プッシュイン端子 TDKラムダ 正規代理店
  • ユニット型電源でプッシュイン端子を採用
  • 端子の操作レバーにより工具不要で結線・取外しが可能
  • お客様工程内での配線工数削減に貢献
    工具レスで結線しやすい
    プッシュイン端子は “線材(フェルール端子加工線または単線)” を
    差し込むだけで結線可能
  • ネジ締めトルク管理、増し締めが不要
  • 選べる2種類の線材引き回し方向
    水平挿入タイプ (製品名末尾 / EHA)
    垂直挿入タイプ (製品名末尾 / EVA)
  • 入力側デイジーチェーン可能
    多系統の構成を容易に実現
  • 安全規格
    IEC/UL/CSA/EN62368-1 各認定
    IEC/EN62477-1 (OVCⅢ)認定
    UL508(UL, cUL)認定

【製品用途】

FA機器、半導体製造装置、計測機器、通信機器など

電子部品 OA製品 総合商社 クラウン無線この製品のお問い合わせ

メーカー製品情報ページ

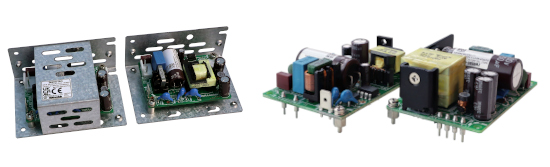

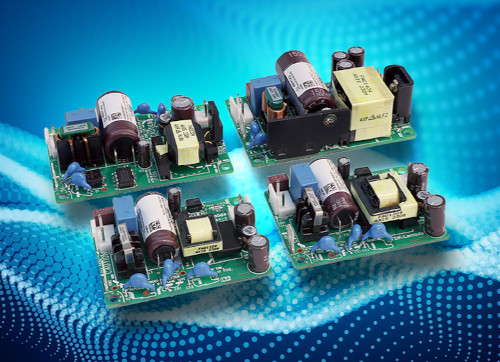

TDKラムダ 小型&低ノイズ AC-DC基板型電源 「ZWS-Cシリーズ」 のご紹介

クラウン無線は、TDKラムダの正規代理店です。

新たに開発された AC-DC基板型電源 「ZWS-Cシリーズ」(10W/15W/30W/50W モデルをラインアップ)は
最新小型部品の高密度実装により、10/15W では 45.7 × 63.5 mm、30/50W では 50.8 × 76.2 mm の
コンパクトなフットプリントを実現し、お客様装置の小型化に貢献します。
感電保護クラスは クラスⅠ機器の他に、保護接地が不要な クラスⅡ機器にも対応し、雑音端子電圧(CE)
および雑音電界強度(RE) は両感電保護クラスにおいて低ノイズ特性を実現。(Class B準拠)
安全規格はAV・情報・通信機器規格 IEC/UL/CSA/EN62368-1、家庭用電気機器の EN60335-1について
それぞれ認定を受けており、一般産業機器に加えて家庭用機器にも最適であり、幅広い用途に安心して
ご使用いただけます。

小型&低ノイズ AC-DC基板型電源 TDKラムダ 正規代理店

【主な特長】

  • 小型&軽量(業界最小クラス)
  • 感電保護クラス
    クラスⅠ機器、クラスⅡ機器対応
  • 低ノイズ特性
    雑音端子電圧(CE)/ 雑音電界強度(RE) Class B 準拠
  • 広い動作周囲温度
    -10~+70℃ (ディレーティングあり)
  • 安全規格
    IEC/UL/CSA/EN62368-1 各認定
    EN60335-1 認定
    IEC/EN61558-1、IEC/EN61558-2-16 各認定
    電気用品安全法 別表第十二(J62368-1) 準拠

【オプションラインアップ】

AC-DC基板型電源 L板金 オプション TDKラムダ 正規代理店

オプション記号 (型名末尾に追加)

/A:L字板金 + カバー付き
/CO2:基板両面コーティング

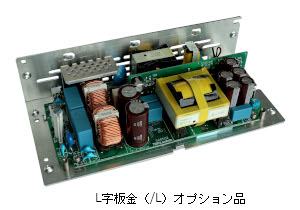

/L:L字板金付き
/P:基板搭載(オンボード)タイプ

【製品用途】

FA機器、ロボット、半導体製造装置、計測機器など

電子部品 OA製品 総合商社 クラウン無線この製品のお問い合わせ

メーカー製品情報ページ

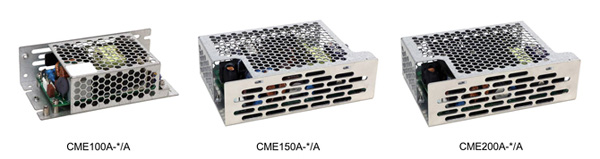

TDKラムダ 85×167mmサイズで最大1000W出力。業界最小クラスの超小型サイズ
医用規格適合 AC-DC電源 「CME-Aシリーズ」 に800W、1000W出力モデルを追加

クラウン無線は、TDKラムダの正規代理店です。

医療機器や産業機器に最適なAC-DC スイッチング電源 「CME-Aシリーズ」に、新たに800W出力モデル
(CME800A)、1000W出力モデル(CME1000A)が追加されました。
これにより医用電気機器規格適合の「CME-Aシリーズ」は、30W、60W、100W、150W、200W、350W、500W、
600W、800W、1000W、1500Wの合計14シリーズのラインアップとなり、小電力から大電力まで多様なニーズに
お応えします。

医療用電源 CME-A 800W 1000W TDKラムダ 正規代理店

【主な特長】

  • 業界最小クラスの超小型サイズ(85×167mmサイズで最大1000W出力、高さ42.5mm)
  • 超高効率:95.5%(1000W/48VDC出力タイプ)
  • 可変速ファンによる低騒音化(ファン騒音 30 - 42dB TDKラムダ 測定条件)
  • EMI Class-B準拠(雑音端子電圧,雑音電界強度)
  • 機能:補助電源(5V/2A)、リモートセンシング、リモートON/OFFコントロール、パワーグッド信号
  • 医用安全規格ES/CSA/EN60601-1に加え、AV・情報・通信機器規格UL/CSA/EN62368-1認証

【製品用途】

医療機器、分析装置・工業用・商業用自動機器、計測機器、半導体製造装置など

電子部品 OA製品 総合商社 クラウン無線この製品のお問い合わせ

メーカー製品情報ページ

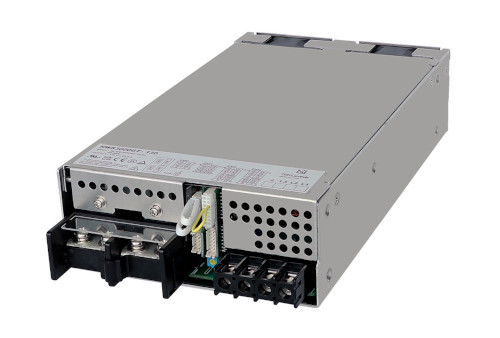

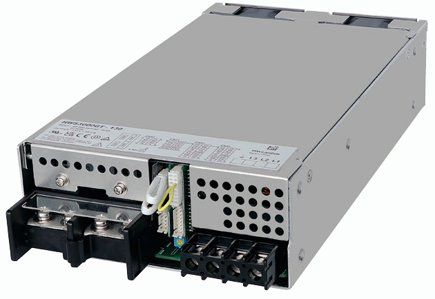

TDKラムダ 従来品1000Wモデルと同等サイズで3000W出力を実現
小型・大容量 ユニット型AC-DC電源 「HWS-Gシリーズ」 のご紹介

クラウン無線は、TDKラムダの正規代理店です。

新たに開発された ユニット型AC-DC電源 「HWS-Gシリーズ」 は、デジタル制御によりスイッチング素子を
最適動作させることで電力変換効率を高めるとともに、構成部品を高密度実装することにより W150mm
×H61mm×D270mm のサイズで3000Wの出力を実現しました。電力密度は同等サイズの従来品に対し
約3倍に達し、これまで以上にお客様装置の小型化に貢献します。

出力の動作モードとして定電圧出力(CV)と定電流出力(CC)の2つを実装しました。アナログ・シリアル
通信のインターフェースを介して、出力電圧・出力電流いずれも 0%からのプログラミングが可能で、出力
値のモニタリングにも対応しています。

安全規格はAV・情報・通信機器規格 IEC/UL/CSA/EN62368-1に加えて、半導体電力変換システム及び
装置に対する安全要求事項 IEC/EN62477-1(過電圧カテゴリⅢ)を取得しました。

 小型 大容量 AC-DC電源 3000W TDKラムダ 正規代理店

【主な特長】

  • 小型かつ大容量
    従来品1000Wモデル(HWS1000L)と同等サイズで3000W出力を実現
  • 2つの入力電圧タイプ
    単相100/200V入力タイプに加えて大容量負荷に最適な3相200V入力タイプを用意
  • 2つの動作モード
    定電圧出力(CV)と定電流出力(CC)を実装、いずれも 0%から出力値の設定が可能
  • 充実のインターフェース
    アナログ(1 - 5V / 4 - 20mA)とシリアル(RS-485_Modbus RTU)による柔軟な操作性
  • 利便性をもたらす多数の機能
    リーダーフォロワー接続、直列/並列/N+1冗長運転、パワーフェイル信号など、
    電源としての使いやすさを意識した機能を多数実装
  • 直列運転は3台まで、並列運転は10台まで可能
    直列・並列を組み合わせて最大85.5kW の電源出力を構築でき、大電圧・大電流・大電力
    ニーズに対応

  • 安全規格
    IEC/UL/CSA/EN62368-1 認定(高度5000m以下)
    IEC/EN62477-1 過電圧カテゴリⅢ 認定(高度2000m以下)

【製品用途】

半導体製造装置、FA機器(産業用ロボット、レーザー加工機など)、バッテリー充電機器、
電気分解関連装置、計測機器

電子部品 OA製品 総合商社 クラウン無線この製品のお問い合わせ

メーカー製品情報ページ

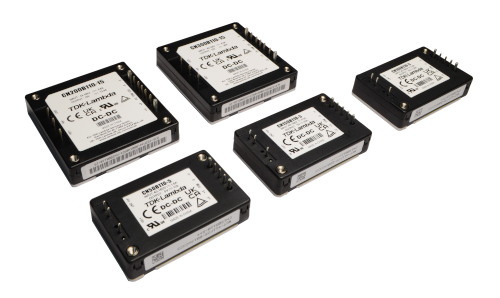

TDKラムダ 鉄道関連機器向けワイド入力DC-DCコンバータ 「CN-Bシリーズ」
(200W/300W) のご紹介

クラウン無線は、TDKラムダの正規代理店です。

鉄道向けワイド入力DC-DCコンバータ TDKラムダ 正規代理店

【主な特長】

  • 広い入力電圧範囲
    43VDC ~ 160VDC
    鉄道用のコンバータに求められる入力72VDC&110VDC系の
    電圧範囲 : 43.2 ~ 154VDC に対応
    ※公称入力電圧の 0.6~1.4倍
  • 高効率
    最大 91%(Vin : 110VDC 時)
  • 広い動作温度範囲
    ベースプレート温度 -40℃~ +100℃
  • 機能(標準仕様)
    リモート ON/OFFコントロール
    リモートセンシング
    並列運転機能により拡張性向上
    I.O.G.信号(インバータ動作モニター信号)
  • 鉄道関連 耐振動、耐衝撃試験規格に準拠
    IEC61373(区分1等級B)に準拠 (EN50155 要求)
    区分1 : 車体取り付け
    等級B : 車体に直接取り付ける箱の中に取り付ける用品
  • 内部基板コーティング品を用意 (オプション)
  • I.O.G.信号の替わりに外部信号用補助電源 (オプション)
  • 安全規格
    IEC/EN/UL/CSA62368-1 各認定
  • ハーフブリックサイズ  61×12.7×57.9mm (W×H×D)

【製品用途】

鉄道関連機器、FA、ロボット、通信機器など

電子部品 OA製品 総合商社 クラウン無線 この製品のお問い合わせ

メーカー製品情報ページ

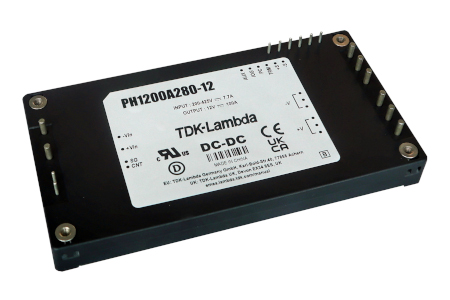

TDKラムダ 高電圧直流入力対応 絶縁型DC-DCコンバータ PH-Aシリーズ
業界最小クラス 1200Wモデルのご紹介

クラウン無線は、TDKラムダの正規代理店です。

TDKラムダの高電圧直流入力対応 絶縁型DC-DCコンバータ 「PH1200A280」 は、200~425VDCと
広い入力電圧範囲で、12、24、28、36、48VDC の出力電圧をラインアップし、トリム端子(TRM端子)を
使用して -40% / +20% まで電圧調整可能です。

最大94%の電力変換効率を実現し、1200Wでフルブリックサイズ : 61.0×12.7×116.8 mm
(W×H×D)と業界最小クラスの小型化を実現しました。
また、広い動作温度範囲は -40℃~+100℃で高密度化による高温環境下に適応し、お客様装置の
電力消費量削減、小型化に貢献します。

機能としてリモートON/OFFコントロール、リモートセンシングはもとより、インバータ動作モニター信号
(I.O.G.信号)や外部信号用補助電源(AUX)も標準搭載しています。その他、負荷拡張に伴う大電力
要求に応える並列運転や信頼性向上のための冗長運転を行うことが可能です。これら機能により、
様々な用途・電力帯のアプリケーションに柔軟に対応します。

安全規格は、AV・情報・通信機器規格 IEC/EN/UL/CSA62368-1を取得しています。

高電圧直流入力対応 絶縁型DC-DCコンバータ TDKラムダ 正規代理店

【主な特長】

  • 高電力密度 : フルブリックサイズで1200W
  • 広い入力電圧範囲 : 200~425VDC
  • 高効率 : 最大94% (Vin:280VDC時)
  • 広い動作温度範囲 : ベースプレート温度 -40~+100℃
  • 耐電圧(入力-出力間) : 3.0kVAC(1分)
  • 機能
    リモートON/OFFコントロール、リモートセンシング、インバータ動作モニター信号(I.O.G.信号)、
    外部信号用補助電源(AUX)、並列運転、N+1冗長運転用ORing FET内蔵
  • 安全規格 : AV・情報・通信機器規格 IEC/EN/UL/CSA62368-1 各認定

【製品用途】

通信機器、計測機器、FA、半導体製造装置、医療機器、高周波電源など

電子部品 OA製品 総合商社 クラウン無線この製品のお問い合わせ

メーカー製品情報ページ

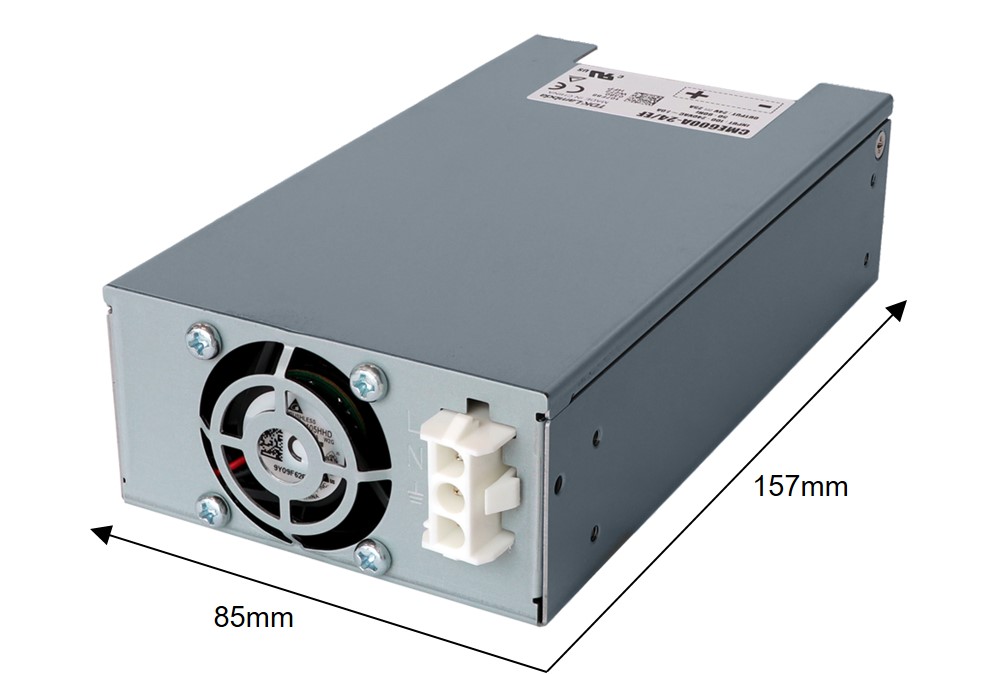

TDKラムダ 超小型AC-DC電源「CME-Aシリーズ」ファン内蔵 500W、600W出力モデル
(CME500A/EF、CME600A/EF)のご紹介

クラウン無線は、TDKラムダの正規代理店です。

医用電気機器規格に適合し、医療機器や一般産業機器に最適なAC-DC スイッチング電源
「CME-Aシリーズ」 に追加された、ファン内蔵の500W出力モデル(CME500A/EF)および600W
出力モデル(CME600A/EF)をご紹介します。

超小型AC-DC電源 ファン内蔵 TDKラムダ 正規代理店

【主な特長】

  • CME500A/EF、CME600A/EF ともに超小型 (85×157mmサイズ)
  • ファン内蔵 : ファン騒音は42dBと非常に低騒音
  • 電解コンデンサ寿命 : 10年以上 (周囲温度 40℃、100% 負荷時)

【概略仕様】

モデル名 CME500A/EF CME600A/EF
入力電圧範囲 85 ~ 265VAC
効率(Typ.)DC24Vモデル
(115/230VAC入力時)
92.8% / 94.8%
出力電圧 12 / 19 / 24 / 28 / 32 / 36 / 48VDC
出力電力 DC24Vタイプ 501.6W 600.0W
動作温度範囲 -20 ~ +60℃ -10 ~ +60℃
機能 ON/OFFコントロール/パワーグッド信号
内蔵補助電源 5V/1.5A
安全規格 IEC/EN/ES/CSA60601-1, IEC/EN/UL/CSA62368-1 各認定
寸法 (W×H×D) 85.0×42.5×157.0mm

【製品用途】

医療機器、分析装置、工業用自動機器、商業用自動機器、計測機器、半導体製造装置など

電子部品 OA製品 総合商社 クラウン無線この製品のお問い合わせ

メーカー製品情報ページ

TDKラムダ 医用規格適合 AC-DC電源 「CME-Aシリーズ」 に500W出力モデルを追加

クラウン無線は、TDKラムダの正規代理店です。

医療機器や産業機器に最適なAC-DC スイッチング電源 「CME-Aシリーズ」に、新たに500W出力モデル
(CME500A)が追加されました。
これにより医用電気機器規格適合の「CME-Aシリーズ」は、30W、60W、100W、150W、200W、350W、500W、
600W、1500Wの合計10モデルのラインアップとなり、小電力から大電力まで多様なニーズにお応えします。

500W出力モデルは、回路・部品及び構造の最適化により、200W出力モデル(CME200A)と同じフットプリント
“76.2㎜ × 127㎜(3×5インチ)” で、自然空冷時:300W出力(ピーク出力500W)・強制空冷時:500W出力を
実現しました。

電力変換効率は96%(24VDC出力タイプ)と超高効率を達成しており、エネルギートランスフォーメーション
(EX)の一環として、お客様装置の電力消費量の削減、ひいては CO2排出低減に貢献します。

本シリーズは、医用電気機器の安全規格 IEC/ES/CSA/EN60601-1 を取得しており、低リーク電流 :
0.2mA以下、絶縁耐圧:入力-出力間4kVAC(2MOPP)、入力-FG間2kVAC(1MOPP)、出力-FG間
1.5kVAC(1MOPP)と、さまざまな医療機器への搭載が可能となります。
医用規格に加えて、AV・情報・通信機器規格 IEC/UL/CSA/EN62368-1も取得しており、幅広い用途に
ご利用いただけます。

TDKラムダ 正規代理店

【主な特長】

  • 業界最小クラスの超小型サイズ
    (3×5インチサイズで最大500W出力)
  • 自然空冷:300W出力(ピーク出力500W)、 強制空冷:500W出力
  • EMI Class-B準拠 (雑音端子電圧、雑音電界強度)
  • 医用電気機器規格 IEC/ES/CSA/EN60601-1 に加え、AV・情報・
    通信機器規格 IEC/UL/CSA/EN62368-1各認証
    (安全規格認証高度:5,000m)

【オプションラインアップ】

2022年10月 基板片面コーティング仕様が追加されました。

【製品用途】

医療機器、分析装置、工業用自動機器、商業用自動機器、計測機器、半導体製造装置など

電子部品 OA製品 総合商社 クラウン無線この製品のお問い合わせ

メーカー製品情報ページ

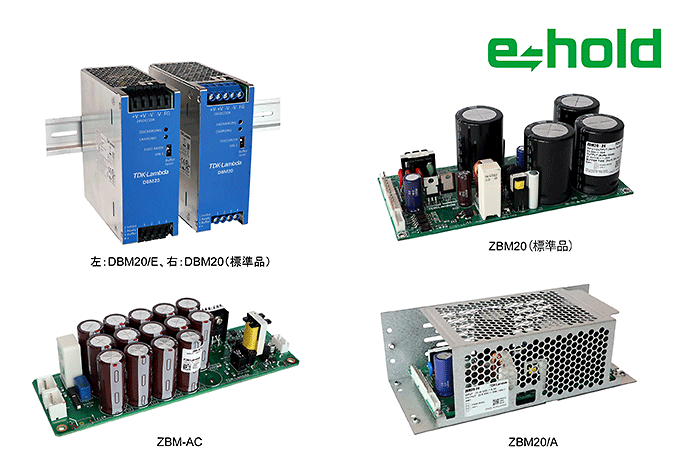

TDKラムダ 入力遮断、入力瞬時停止・低下時にシステムをバックアップ
出力保持時間延長モジュール 「e-hold」 のご紹介

クラウン無線は、TDKラムダの正規代理店です。

出力保持時間延長モジュールは、TDKラムダとしては初めてラインアップする製品群であり、
総称を 「e-hold」 といいます。
専用電源(ZWS300RC-24/BM 及び ZWS300RC-24/RBM)の1次側に接続するタイプの
ZBM-ACと、汎用電源の出力側に接続するタイプのDBM20、ZBM20を用意しております。

・ZBM-AC、ZBM20 : 基板型タイプ
・DBM20 : DINレール取り付け専用タイプ

出力保持時間延長モジュール「e-hold」 TDKラムダ 正規代理店

e-holdは、半導体プロセス装置向けの規格SEMI F47の出力保持への対応や、DXの一環として
広まっているロボット関連機器にて出力保持時間延長のご要望が多いことを受け開発された
製品群です。いずれのモデルも並列接続による保持時間のさらなる延長が可能と拡張性が高く、
様々なケースで装置の安全稼働や、データセーブの時間の確保、装置の安全停止等の実現に
貢献します。

安全規格についてはAV・情報・通信機器規格 IEC62368-1を取得しています。DBM20に関して
は、UL/cUL508を、ZBM-ACに関しては IEC/EN62477-1(過電圧カテゴリⅢ)の認証も取得して
いますので、幅広い装置にご使用いただけます。

【主な特長】

  • 電源に接続するだけで、出力保持時間の延長や瞬低時の出力保持が可能
    (モジュールに内蔵の電解コンデンサにエネルギーを貯えておき、必要な時に
    バックアップします)
  • 電源の出力へ接続するタイプと一次側へ接続するタイプの2種類を用意
  • 並列接続により出力保持時間をさらに延長可能
  • 世界の各種安全規格に適合

【製品用途】

FA機器、ロボット機器、半導体製造装置、ビルオートメーション機器、通信機器など

電子部品 OA製品 総合商社 クラウン無線この製品のお問い合わせ

メーカー製品情報ページ

TDKラムダ IEC/EN62477-1 (過電圧カテゴリⅢ) 認証取得のAC-DC基板型電源
ZWS-RCシリーズに300Wタイプを追加

クラウン無線は、TDKラムダの正規代理店です。

IEC/EN62477-1 (過電圧カテゴリⅢ) を認証取得のAC-DC基板型電源 「ZWS-RCシリーズ」に
300Wタイプ(ZWS300RC)が追加されました。同シリーズの240Wタイプと同サイズで300W出力が
可能です。
また、オプションモデルの ZWS300RC-24/BM 及び ZWS300RC-24/RBM は、出力保持時間延長
モジュール
ZBM-AC と接続することで、出力保持時間の延長が可能となります。
装置の安全稼働や、データセーブの時間確保、装置の安全停止等の実現に貢献します。

IEC/EN62477-1(過電圧カテゴリⅢ)認証取得 TDKラムダ 正規代理店

【主な特長】

  • AV・情報・通信機器規格 IEC/UL/CSA/EN62368-1に加えて、半導体電力変換
    システム及び装置に対する安全要求事項 IEC/EN624771-1 (過電圧カテゴリⅢ)
    認証取得
  • 小型サイズ 同シリーズの240Wタイプと同サイズで300W出力可能
    (W:84×H:42×D:180mm)
  • オプションモデルの ZWS300RC-24/BM 及び ZWS300RC-24/RBM は、出力保持
    時間延長モジュール
    接続可能

【製品用途】

FA機器、ロボット機器、計測機器、半導体製造装置など

電子部品 OA製品 総合商社 クラウン無線この製品のお問い合わせ

メーカー製品情報ページ

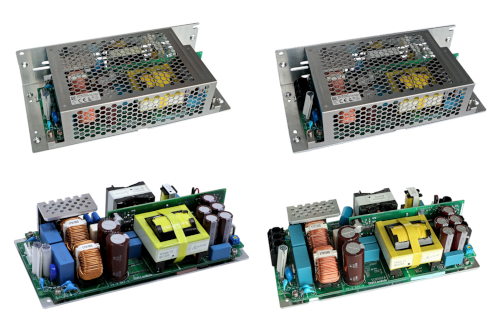

TDKラムダ 医用規格適合 自然空冷1000W ピーク出力対応・基板型AC-DC電源
「CME-Pシリーズ」 にオプションラインアップ追加

クラウン無線は、TDKラムダの正規代理店です。

医療機器(DCモーター負荷、ソレノイド負荷、サーマルヘッド負荷など)に適したピーク出力対応
AC-DC電源 「CME-Pシリーズ」 にオプションラインアップが追加されました。

超小型 医用規格適合 AC-DC 電源  TDKラムダ 正規代理店

【主な特長】

  • 医用規格のほか、各種安全規格取得
    医用規格IEC/ES/CSA/EN60601-1 低リーク電流:0.3mA以下、
    絶縁耐圧:入力-出力間4kVAC(2MOPP)、入力-FG間2kVAC(1MOPP)、
    出力-FG間1.5kVAC(1MOPP)
    AV・情報・通信機器規格 IEC/UL/CSA/EN62368-1
    半導体電力変換システム及び装置に対する安全要求事項規格
    IEC/EN62477-1(過電圧カテゴリⅢ)
  • 医療機器に要求される入力両相Fuse搭載
  • 超小型(W:88×H:44×D:183mm)、自然空冷にて最大1000Wピーク出力を実現
    DCモーター、ソレノイド、サーマルヘッド負荷など、瞬間的に大きな電力が必要な
    機器に最適
  • 最大効率:94% (230VAC入力・24VDC出力タイプ)で幅広い使用温度範囲
    自然空冷:350W出力、 強制空冷:500W出力
  • ベースプレート構造により取り付けが容易
    ベースプレート構造を採用することで、従来の基板型電源では必要であった、
    基板下面の沿面・空間距離を考慮することなく、かつスペーサーや絶縁板を
    用意することなく取り付けることが可能
  • 補助電源5V 0.3A、リモートON/OFFコントロール機能を標準装備
    使用上の利便性を向上すべく、上記サイズながらメイン出力と独立した補助
    電源も搭載しており、リモートON/OFFコントロール機能をご使用いただく際に、
    従来は、お客様が別途用意されていた外部電源が不要

【オプションラインアップ】

オプション記号 (型名末尾に追加)

/A:カバー付
/T:端子台 (標準品はコネクタ)
/TA:端子台+カバー付
/CO2:基板両面コーティング
/SF:入力ヒューズ単相 (L相)


【製品用途】

医療機器 (DCモーター負荷、ソレノイド負荷、サーマルヘッド負荷など)


電子部品 OA製品 総合商社 クラウン無線この製品のお問い合わせ

メーカー製品情報ページ

TDKラムダ 駆動系負荷に最適。自然空冷1000Wピーク出力対応・基板型AC-DC電源
「ZWP350-1000」 にオプションラインアップ追加

クラウン無線は、TDKラムダの正規代理店です。

ZWP350-1000は、回路および部品の最適化により、88×44×183mm(W×H×D)と小型ながら
ピーク出力:最大1000W出力が可能であり、モーターなど瞬間的に大きな電力が必要な機器に
適した電源です。

効率は最大94%(24VDCタイプ)であり、定常動作時における動作周囲温度は、自然空冷時に
周囲温度:+50℃まで最大350W、強制空冷時には、周囲温度:+70℃まで最大500W出力と、
環境・信頼性を考慮しています。

また、ベースプレート構造を採用することで、従来の基板型電源では必要であった、基板下面の
沿面・空間距離を考慮することなく、かつスペーサーや絶縁板を用意することなく取り付けること
が可能です。

さらに、使用上の利便性を向上すべく、上記サイズながらメイン出力と独立した補助電源も搭載
しており、リモートON/OFFコントロール機能をご使用いただく際に、従来は、お客様が別途用意
されていた外部電源が不要となります。

安全規格は、AV・情報・通信機器規格 IEC/UL/CSA/EN62368-1に加えて、半導体電力変換
システム及び装置に対する安全要求事項規格 IEC/EN62477-1(過電圧カテゴリⅢ)を認証取得
しており、幅広い装置にご使用いただけます。

自然空冷1000Wピーク出力対応・基板型AC-DC電源  TDKラムダ 正規代理店
ベースプレート構造 ZWPシリーズ  TDKラムダ 正規代理店
ZWP350-1000  L板金付 TDKラムダ 正規代理店

【主な特長】

  • 自然空冷:350W出力、 強制空冷:500W出力、
    共にピーク出力:最大1000W出力
  • 最大効率:94% (230VAC入力・24VDC出力タイプ)
  • ベースプレート構造により取り付けが容易
  • AV・情報・通信機器規格 IEC/UL/CSA/EN62368-1に
    加えて、半導体電力変換システム及び装置に対する
    安全要求事項規格 IEC/EN62477-1(過電圧カテゴリⅢ)
    認証
  • 補助電源 5V 0.3A、リモートON/OFFコントロール機能を
    標準装備

【オプションラインアップ】

オプション記号 (型名末尾に追加)
  /A:カバー付
  /T:端子台 (標準品はコネクタ)
  /TA:端子台+カバー付
  /CO2:基板両面コーティング
  /L:L板金付


【製品用途】

FAロボット機器、分析装置、工業用・商業用自動機器、アミューズメント機器など

電子部品 OA製品 総合商社 クラウン無線この製品のお問い合わせ

メーカー製品情報ページ

TDKラムダ バッテリからの駆動に最適 ワイド入出力 300W
昇降圧タイプの非絶縁型 DC-DC コンバータ 「i7C シリーズ」 のご紹介

クラウン無線は、TDKラムダの正規代理店です。

「i7Cシリーズ」は、昇降圧タイプのDC-DCコンバータです。シームレスな昇圧・降圧モード切替により、
ワイド入力電圧範囲(9~53VDC)において、フレキシブルな出力電圧設定(5~28VDC / 9.6~48VDC
2ラインアップ)と安定供給を可能にします。
ワイド入力電圧仕様は、様々なバッテリ電圧とその電圧変動に対応し、バッテリ駆動・バックアップ
アプリケーションに最適です。


効率は最大97%(24VDC出力時)と超高効率を実現し、業界標準サイズの1/16ブリックピン配置、サイズ
34.0×12.7×36.8mm(W×H×D)で最大300W出力を可能とします。
お客様装置の小型化・省エネルギー化、厳しい熱環境下でのご使用などにも実力を十分に発揮します。
安全規格は、AV・情報・通信機器規格 UL/CSA/IEC62368-1 を取得しています。

昇降圧DC-DCコンバータ「i7Cシリーズ」 TDKラムダ 正規代理店

【主な特長】

  • シームレスな昇圧・昇降圧・降圧モード切替
  • ワイド入力電圧範囲 : 9~53VDC
  • ワイド出力電圧範囲 : 5~28VDC / 9.6~48VDCの2タイプ用意
  • 高効率 : 最大97% ( i7C4W008A120V、24VDC出力時 )
  • 小型 : 業界標準サイズの1/16ブリックピン配置で300W出力を実現
  • 軽量 : 業界トップクラス 25g
  • 低消費電流 : スタンバイ時の超低電流(0.25mA以下)でバッテリの
    長時間駆動に貢献
  • 安全規格 : AV・情報・通信機器規格 UL/CSA/IEC62368-1認証
    取得
  • 多彩なオプションモデルを用意
    パワーグッド信号、周波数同期、出力電流監視機能を搭載した
    フルファンクション仕様
    ベースプレート構造仕様や放熱器付き仕様

【製品用途】

計測機器、FA、半導体製造装置、通信機器、医療機器、バッテリアプリケーション など

電子部品 OA製品 総合商社 クラウン無線この製品のお問い合わせ

メーカー製品情報ページ

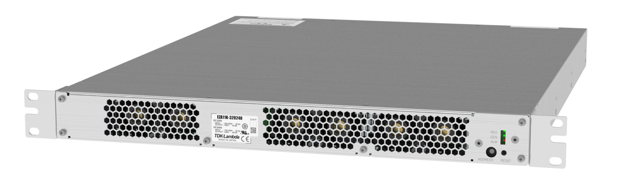

TDKラムダ 絶縁型双方向 DC-DCコンバータ EZA11K-320240 に耐環境性能を
強化したモデルを追加

クラウン無線は、TDKラムダの正規代理店です。

TDK-LambdaブランドのEZAシリーズは、1台で昇圧と降圧の双方向の電力変換が可能な小型・
薄型・高効率の双方向 DC-DCコンバータです。
EZAシリーズの11kW出力のEZA11K-320240 に、内部基板に両面コーティングを施し、さらに
防塵・長寿命ファンを搭載し、耐環境性能を強化したモデル(品番:EZA11K-320240FC )が
追加されました。


絶縁型双方向DC-DCコンバータ  TDKラムダ 正規代理店

【主な特長】

  • 双方向DC-DCコンバータとして、おおよそ必要とされる機能を実現する先進の
    デジタル制御電源
  • 1Uサイズの薄型・フルラックサイズ、最大効率95%以上
  • 内部基板の両面にコーティングを施し、ゴミ等によるトラブルのリスクを低減 (注)
  • 防塵・長寿命ファンの採用により、ファンの期待寿命が現行品の6年から10年に延伸
(注)保証するものではありません。設置にあたり、必要に応じてゴミ、塩害の対策を
   お願いします。

【主な用途】

  • 蓄電システム (直流バスに接続されるリチウムイオン電池、鉛蓄電池、電気二重層
    コンデンサなどの充放電制御)
  • BCP対策など再生可能エネルギーと蓄電システムを組合せた直流バックアップシステム
  • 電力エネルギーの回生システム

絶縁型双方向DC-DCコンバータ  TDKラムダ 正規代理店
カタログ

電子部品 OA製品 総合商社 クラウン無線この製品のお問い合わせ

TDKラムダ 医用規格適合 自然空冷1000W ピーク出力対応・基板型AC-DC電源
「CME-Pシリーズ」 のご紹介

クラウン無線は、TDKラムダの正規代理店です。

医療機器(DCモーター負荷、ソレノイド負荷、サーマルヘッド負荷など)に適したピーク出力対応
AC-DC電源 「CME-Pシリーズ」 がリリースされました。
2021年2月16日より 24VDC・48VDC出力タイプが、2021年5月より 30VDC・36VDC出力タイプが
量産出荷されます。

医用規格適合・ピーク出力対応「CME-Pシリーズ」 TDKラムダ 正規代理店

【主な特長】

  • 医用規格のほか、各種安全規格取得
    医用規格IEC/ES/CSA/EN60601-1 低リーク電流:0.3mA以下、
    絶縁耐圧:入力-出力間4kVAC(2MOPP)、入力-FG間2kVAC
    (1MOPP)、出力-FG間1.5kVAC(1MOPP)
    AV・情報・通信機器規格 IEC/UL/CSA/EN62368-1
    半導体電力変換システム及び装置に対する安全要求事項規格
    IEC/EN62477-1(過電圧カテゴリⅢ)
  • 医療機器に要求される入力両相Fuse搭載
  • 超小型(W:88×H:44×D:183mm)、自然空冷にて最大1000Wピーク出力を実現
    DCモーター、ソレノイド、サーマルヘッド負荷など、瞬間的に大きな電力が必要な
    機器に最適
  • 最大効率:94% (230VAC入力・24VDC出力タイプ)で幅広い使用温度範囲
    自然空冷:350W出力、 強制空冷:500W出力
  • ベースプレート構造により取り付けが容易
    ベースプレート構造を採用することで、従来の基板型電源では必要であった
    基板下面の沿面・空間距離を考慮することなく、かつスペーサーや絶縁板を
    用意することなく取り付けることが可能
  • 補助電源5V 0.3A、リモートON/OFFコントロール機能を標準装備
    使用上の利便性を向上すべく、上記サイズながらメイン出力と独立した補助
    電源も搭載しており、リモートON/OFFコントロール機能をご使用いただく際に、
    従来は、お客様が別途用意されていた外部電源が不要

【製品用途】

医療機器 (DCモーター負荷、ソレノイド負荷、サーマルヘッド負荷など)

電子部品 OA製品 総合商社 クラウン無線この製品のお問い合わせ

メーカー製品情報ページ

TDKラムダ 自然空冷1000W 高ピーク負荷対応・基板型AC-DC電源 「ZWP350-1000」
のご紹介

クラウン無線は、TDKラムダの正規代理店です。

ZWP350-1000は、回路および部品の最適化により、88×44×183mm(W×H×D)と小型ながら
ピーク出力:最大1000W出力が可能であり、モーターなど瞬間的に大きな電力が必要な機器に
適した電源です。

効率は最大94%(24VDCタイプ)であり、定常動作時における動作周囲温度は、自然空冷時に
周囲温度:+50℃まで最大350W、強制空冷時には、周囲温度:+70℃まで最大500W出力と、
環境・信頼性を考慮しています。

また、ベースプレート構造を採用することで、従来の基板型電源では必要であった、基板下面の
沿面・空間距離を考慮することなく、かつスペーサーや絶縁板を用意することなく取り付けること
が可能です。

さらに、使用上の利便性を向上すべく、上記サイズながらメイン出力と独立した補助電源も搭載
しており、リモートON/OFFコントロール機能をご使用いただく際に、従来は、お客様が別途用意
されていた外部電源が不要となります。

安全規格は、AV・情報・通信機器規格 IEC/UL/CSA/EN62368-1に加えて、半導体電力変換
システム及び装置に対する安全要求事項規格 IEC/EN62477-1(過電圧カテゴリⅢ)を認証取得
しており、幅広い装置にご使用いただけます。

ピーク負荷対応電源「ZWP350-1000」 TDKラムダ 正規代理店

【主な特長】

  • 自然空冷:350W出力、 強制空冷:500W出力、
    共にピーク出力:最大1000W出力
  • 最大効率:94% (230VAC入力・24VDC出力タイプ)
  • ベースプレート構造により取り付けが容易
  • AV・情報・通信機器規格 IEC/UL/CSA/EN62368-1に
    加えて、半導体電力変換システム及び装置に対する
    安全要求事項規格 IEC/EN62477-1(過電圧カテゴリⅢ)
    認証
  • 補助電源 5V 0.3A、リモートON/OFFコントロール機能を
    標準装備

【製品用途】

FAロボット機器、分析装置、工業用・商業用自動機器、アミューズメント機器など

電子部品 OA製品 総合商社 クラウン無線この製品のお問い合わせ

メーカー製品情報ページ

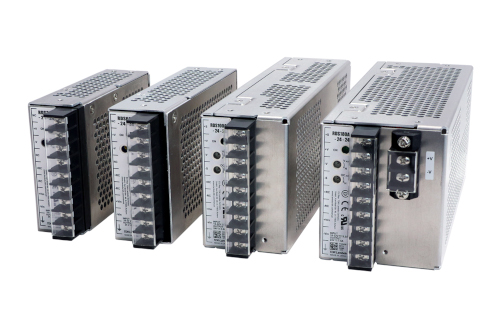

TDKラムダ 鉄道関連機器に最適なDC-DCユニット型電源「RDS-Aシリーズ」を発売

クラウン無線は、TDKラムダの正規代理店です。

「RDS-Aシリーズ」は、長年販売されてきました鉄道関連機器に最適なユニット型DC-DCスイッチング
電源「RDSシリーズ」を継承しつつ、特性を改善した製品です。現行品と互換性を有し、取付け穴位置、
端子台形状、サイズを同一にしており、保守メンテナンスが容易であり、長期にわたり安心して
ご使用いただけます。

本製品は、最新の部品の採用及び回路構成の最適化により、現行品よりも最大 8%の効率改善
(100W モデル、24VDC 出力)および EMI Class-B準拠と低ノイズ化を実現すると共に、部品実装基板の
両面へのコーティングを実施しており信頼性を意識した設計となっています。

さらに、鉄道信号耐振動・衝撃試験規格 JIS E3014, 3015 2-B に準拠対応しており、鉄道関連機器に
最適な設計となっています。

2020年10月、100W・180W出力モデルが追加となりました。


※ 2021年1月追記

「RDS シリーズ」( RDS50 を除く 24アイテム )は、最終受注日 : 2021年12月1日をもって
生産中止となり、「RDS-Aシリーズ」 が 推奨代替製品となります。
詳細につきましては、当社営業までお問い合わせください。

対象となる製品

RDS30-24-5、RDS30-24-12、RDS30-24-15、RDS30-24-24
RDS30-48-5、RDS30-48-12、RDS30-48-15、RDS30-48-24
RDS60-24-5、RDS60-24-12、RDS60-24-15、RDS60-24-24
RDS60-48-5、RDS60-48-12、RDS60-48-15、RDS60-48-24
RDS100-24-5、RDS100-24-12、RDS100-24-15、RDS100-24-24
RDS180-24-5、RDS180-24-12、RDS180-24-15、RDS180-24-24

鉄道関連機器に最適な「RDS-Aシリーズ」 TDKラムダ 代理店

【主な特長】

  • 長期継続供給・保守メンテナンスを意識し、現行品(RDSシリーズ)と取り付け互換
  • 高効率 : 現行品比 8% 改善(100W モデル、24VDC 出力)
  • EMI EN55011/EN55032-B, FCC-B, VCCI-B, EN50121-3-2 各準拠
    (雑音端子電圧、雑音電界強度)
  • AV・情報・通信機器規格 UL/CSA/EN62368-1 取得
  • 振動・衝撃試験規格 JIS E3014, 3015 2-B, IEC61373-カテゴリⅠ-グレードB 各準拠

【製品用途】

鉄道信号関連機器、自動搬送装置、電力プラント制御機器、
分析装置、計測機器 など

電子部品 OA製品 総合商社 クラウン無線この製品のお問い合わせ

メーカー製品情報ページ

TDKラムダ製品の「医療機器向けカタログ」を掲載しました

クラウン無線は、TDKラムダの正規代理店です。

TDKラムダは、日本の標準スイッチング電源メーカーとしては初めて、医療機器向け
品質マネジメントシステムの国際規格である ISO13485 の認証を取得しました。

医療機器市場において、安心してご採用いただける製品として、最新の医用規格
IEC60601-1 Ed.3.1適合のAC-DC電源(入力-出力:2MOPP 入力-FG:1MOPP 出力-FG:
1MOPP 1.5kVAC対応)や電源ライン用EMCフィルタ、DC-DCコンバータをご紹介します。


TDKラムダ 医用規格適合 AC-DC電源 「CME-Aシリーズ」 に600W出力モデルを追加

クラウン無線は、TDKラムダの正規代理店です。

医療機器や産業機器に最適なAC-DCスイッチング電源 「CME-Aシリーズ」に、新たに600W出力モデル
(CME600A)が追加されました。
600W出力モデルは、回路・部品及び構造の最適化により、業界標準サイズである 76.2mm×127mm
(3×5インチ) 高さ37mmで、自然空冷時:400W出力(ピーク出力600W)・強制空冷時:600W出力を実現
しました。

また、効率は96%(24VDC出力タイプ)と超高効率で低ノイズ化(EMI Class-B準拠)も実現しており、装置の
小型化及び電力消費量削減に貢献します。

本シリーズは、ES/CSA/EN60601-1 Ed.3.1を取得しており、低リーク電流 : 0.2mA以下、絶縁耐圧:
入力-出力間4kVAC(2MOPP)、入力-FG間2kVAC(1MOPP)、出力-FG間1.5kVAC(1MOPP)と、
さまざまな医療機器への搭載が可能となります。
医用規格に加えて、AV・情報・通信機器規格 UL/CSA/EN62368-1も取得しており、幅広い用途にご利用
いただけます。


医用規格適合電源 600W出力モデル TDKラムダ 代理店

【主な特長】

  • 業界最小クラスの超小型サイズ (3×5インチサイズで最大600W出力)
  • 自然空冷:400W出力(ピーク出力600W)、 強制空冷:600W出力
  • EMI Class-B準拠 (雑音端子電圧、雑音電界強度)
  • 機能も充実:補助電源(5V/2A)リモートON/OFFコントロール、パワーグッド信号
  • 医用安全規格ES/CSA/EN60601-1 Ed.3.1に加え、AV・情報・通信機器規格
    UL/CSA/EN62368-1認証 (安全規格認証高度:5,000m)

【オプションラインアップ】

2022年10月 基板片面コーティング仕様が追加されました。

【製品用途】

医療機器、分析装置、工業用自動機器、商業用自動機器、計測機器、半導体製造装置など

電子部品 OA製品 総合商社 クラウン無線この製品のお問い合わせ

メーカー製品情報ページ

TDKラムダ 小型・高効率、医用規格適合 AC-DC電源「CME-Aシリーズ」のご紹介

クラウン無線は、TDKラムダの正規代理店です。

「CME-Aシリーズ」は、医療機器や産業機器に最適な基板型(30W、60W、100W、150W、200W)・
ユニット型(350W、1500W)のAC-DCスイッチング電源です。
30~350W出力モデルは自然空冷方式を採用。1500W出力モデルはファン可変速回路を搭載した
強制空冷方式を採用しており、静音化が求められる各種装置に最適な電源です。
本シリーズは医療機器を主な用途として設計されており、各種医用規格に適合しています。
ES60601-1 Ed.3.1、CSA60601-1 Ed.3.1、EN60601-1 Ed.3.1を取得し、入力-出力間 : 2MOPP
(患者保護手段)の絶縁対応となっており、幅広い医療機器への搭載が可能となります。

1500W出力モデルは、充実した各種機能(※)を標準搭載しています。

(※) 補助電源 (5V/1A)、リモートON/OFFコントロール、パワーフェイル信号、並列運転など


TDKラムダ

【主な特長】

  • 超小型サイズを実現
    30/60W : 2 ×3 インチサイズ
    100W : 2 ×4 インチサイズ
    150/200W : 3 ×5 インチサイズ
  • 装置の静音化に貢献
    30 ~ 350W 出力モデルは自然空冷方式
    1500W出力モデルはファン可変速回路を搭載した強制空冷方式
  • 高効率:最大効率94%
    (CME350A-24、230VAC 入力時)
  • 各種医用規格適合:ES/CSA/EN60601-1 Ed.3.1
    (入力-出力間:2 MOPP 絶縁対応)
  • 情報処理機器用途にも適合:
    IEC/EN60950-1, UL/CSA60950-1
    ※CME1500Aは、半導体電力変換機器規格EN62477-1(OVCⅢ)も取得
  • 高調波電流抑制回路内蔵 (100W モデル以下は除く)

【オプションラインアップ】

2021年12月  CME30A、CME60A にカバー付きタイプが追加されました。

2020年7月  CME30A、CME60A、CME150A にコーティングオプションが追加されました。

2019年10月  CME100A、CME150A、CME200A にカバー付きタイプが追加されました。

小型 基板型 医用規格適合電源 カバー付き

/A:カバー付き仕様
/CO:基板半田面コーティング仕様
/CO2:基板両面コーティング仕様
/SF:入力ヒューズ単相(L相)仕様
/RF:吸気ファン仕様


型名 出力電圧 オプション
/A /CO /CO2 /SF /RF
  CME30A-*   12V/24V
  CME60A-*   5V/12V/15V/18V/24V/48V
  CME100A-*   5V/12V/15V/18V
  24V/28V/36V/48V
  CME150A-*   12V/18V/24V/36V/48V
  CME200A-*   12V/18V/24V/36V/48V
  CME350A-*   12V/18V/24V/48V
  CME1500A-*   12V/15V/24V/36V/48V



【製品用途】

医療機器、工業用・商業用自動機器、計測機器、半導体製造装置など

電子部品 OA製品 総合商社 クラウン無線この製品のお問い合わせ

メーカー製品情報ページ

TDKラムダ 1/32 ブリックサイズで、ワイド入力・ワイド出力の非絶縁DC-DCコンバータ
「i3Aシリーズ」のご紹介

クラウン無線は、TDKラムダの正規代理店です。

「i3Aシリーズ」は、超小型・高効率な非絶縁DC-DCコンバータです。入力電圧は、バッテリ給電等の
アプリケーションに最適なワイド入力対応(9~53VDC入力)で、出力電圧範囲もワイドに対応しており
(3.3~16.5VDCと 5~30VDC の2ラインナップ )、異電圧等の出力アプリケーションに最適です。

また、最大効率97.5%となっており、業界標準サイズの1/32 ブリックサイズで、最大100W出力を実現
します。本シリーズは、上記の特長を兼ね備えた非絶縁・大容量コンバータであり、ヒータ/LED素子等、
二次側高負荷アプリケーションに最適な電源となっています。

非絶縁型 降圧型 DC-DCコンバータ TDKラムダ 代理店

【主な特長】

  • ワイドな入力電圧範囲
    ( 9~53VDC)
  • ワイドな出力電圧範囲
    (3.3~16.5VDCタイプ / 5~30VDCタイプ)
  • 最大効率 97.5%と超高効率
    (i3A4W005A150V Vin=36VDC/Vo=24VDC時)
  • 超小型の1/32ブリックサイズ

【製品用途】

計測機器、半導体、FA機器、医療機器、通信機器、バッテリアプリケーション装置

電子部品 OA製品 総合商社 クラウン無線この製品のお問い合わせ

メーカー製品情報ページ

TDKラムダ 自然空冷・600W・シリアル通信機能を搭載したAC-DC電源 「GXE600」
のご紹介

クラウン無線は、TDKラムダの正規代理店です。

GXE600は、TDKラムダでは初めての600W出力のファンレスタイプAC-DC電源です。静音性の確保・
異物吸引リスク低減・長寿命化・ファンのメンテナンスフリーを実現。最大95%の超高効率、周囲温度
50℃環境下でも期待製品寿命7年以上と、環境にも配慮した高信頼性電源です。またデジタル制御
採用で、お客様装置とGXE600間でのシリアル通信(RS-485)が可能となり、リアルタイムな状態監視
による予防保全、電源の指令値変更・保護機能設定等が行えます。ユーザーフレンドリーなGUIにより、
簡単にパソコンと電源とを通信させ、お客様の各種評価をサポートします。さらに定電圧・定電流範囲が
広いため、CVCC電源としてもご利用いただけます。

通信機能搭載 AC-DC電源「GXE600」TDKラムダ 代理店

【主な特長】

  • ファンレスタイプ、自然空冷方式で600W出力を実現
  • 高効率:最大効率95% (入力電圧 230VAC時)
  • 広い可変範囲でCVCC制御が可能
    (CV制御範囲:20~120%、CC制御範囲:20~100%)
  • シリアル通信による電圧・電流の監視、制御が可能
    ※通信規格:RS-485、通信プロトコル:Modbus RTU
  • 低背:高さ41mm(1Uサイズ)
  • 情報機器規格(IEC60950-1)、医用規格(IEC60601-1 Ed.3.1 ※2MOPP)に加え、
    AV・情報・通信機器規格(IEC62368-1)を取得

【製品用途】

計測機器、半導体製造装置、医療機器、鉄道関連機器、検査設備、バッテリー充電システム

電子部品 OA製品 総合商社 クラウン無線この製品のお問い合わせ

メーカー製品情報ページ

TDKラムダ 小型サイズの基板型三出力 AC-DC 電源「CUT-J シリーズ」のご紹介

クラウン無線は、TDKラムダの正規代理店です。

「CUT-J シリーズ」は、各チャンネルともに最小負荷電流が不要な基板型の三出力
AC-DC電源です。形状は基板型を採用し、業界標準サイズ(35W:2×4 インチ、
75W:3×5 インチ)で実現しました。

ラインアップは、出力電力 35Wモデルと75Wモデルがあり、出力電圧は+5/+12/-12V
DCタイプ(CUT*J-522)と、+5/+15/-15V DCタイプ(CUT*J-5FF)があります。
また、CH2 と CH3 を直列に接続することにより、二出力電源(+5/+24VDC または
+5/+30VDC)としてもご利用いただけます。

情報処理機器用途の UL/CSA/EN60950-1 に加え、医用規格のES/CSA60601-1 Ed.3.1
(2MOOP)も取得しています。

基板型三出力AC-DC電源 TDKラムダ 代理店

【主な特長】

  • 低背・小型・業界標準サイズ
    (35Wモデル:2×4インチサイズ、75Wモデル:3×5インチサイズ)
  • 各チャンネルともに最小負荷電流不要
  • 広い動作温度範囲:-20~+70℃
    (CUT35J:+55℃まで、CUT75J:+50℃まで100%負荷)

【製品用途】

工業用・商業用自動機器、計測機器、半導体製造装置、医療機器など

電子部品 OA製品 総合商社 クラウン無線この製品のお問い合わせ

メーカー製品情報ページ
