ピックアップ製品

NKKスイッチズ タッチパネル/液晶/制御ファーム/画面設計ツールをセットで提供し、
タッチパネル導入の悩みを解決するタッチパネルモジュールを発売

当社は、NKKスイッチズの代理店です。

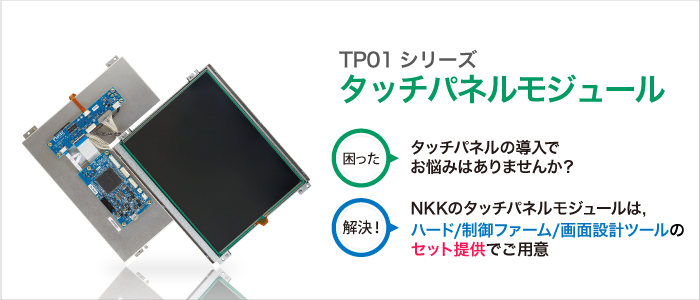

「TP01シリーズ タッチパネルモジュール」 は、10.4インチアナログ4線式抵抗膜式タッチパネル、
LCD(液晶ディスプレイ)、制御ファームを取付けた本体と、画面(ユーザーインターフェース)を
設計できるツールをセットで提供する商品です。
液晶パネルの調達や貼り合わせ、ソフトウェアの開発等のタッチパネル導入の課題、悩みを
トータルサポートを提供することで解決します。

「TP01シリーズ タッチパネルモジュール」 は、10.4インチを基本サイズ・基本仕様とした商品
ですが、本商品をベースとしたカスタム対応が可能です。
詳細につきましては、お問い合わせください。

【用途例】

自動券売機、医療機器、ATM、POS など

タッチパネル液晶モジュール タッチパネル 液晶 貼り合わせ  タッチパネル LCD 貼り合わせ

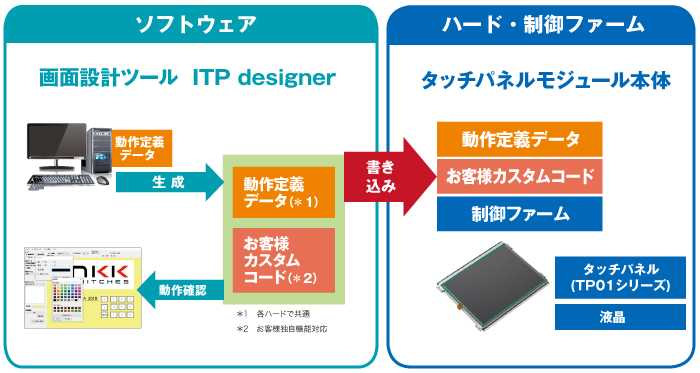

TP01シリーズ タッチパネルモジュール構成

タッチパネル液晶モジュール タッチパネル 液晶 貼り合わせ  タッチパネル LCD 貼り合わせ

電子部品 OA製品 総合商社 クラウン無線この製品のお問い合わせ

メーカー製品情報ページ

NKKスイッチズ タッチパネル「FTシリーズ」アナログタイプ4線式に金属テールを
標準採用

当社は、NKKスイッチズの代理店です。


NKKスイッチズのタッチパネル「FTシリーズ」アナログタイプ4線式のラインナップに、
医療機器をはじめ市場の要望が多く、接触信頼性が高い金メッキ金属テール11種が
標準品として追加されました。
「FTシリーズ」は、端子ピッチ1mmのテールにより面実装コネクタに対応可能。基板の
小型化や薄型化に貢献します。

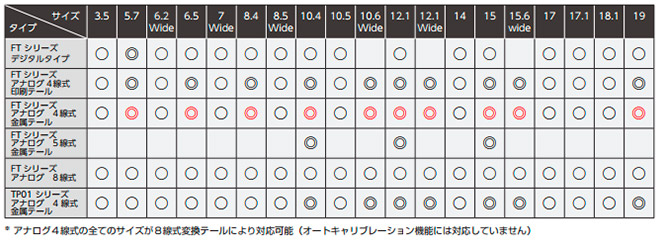

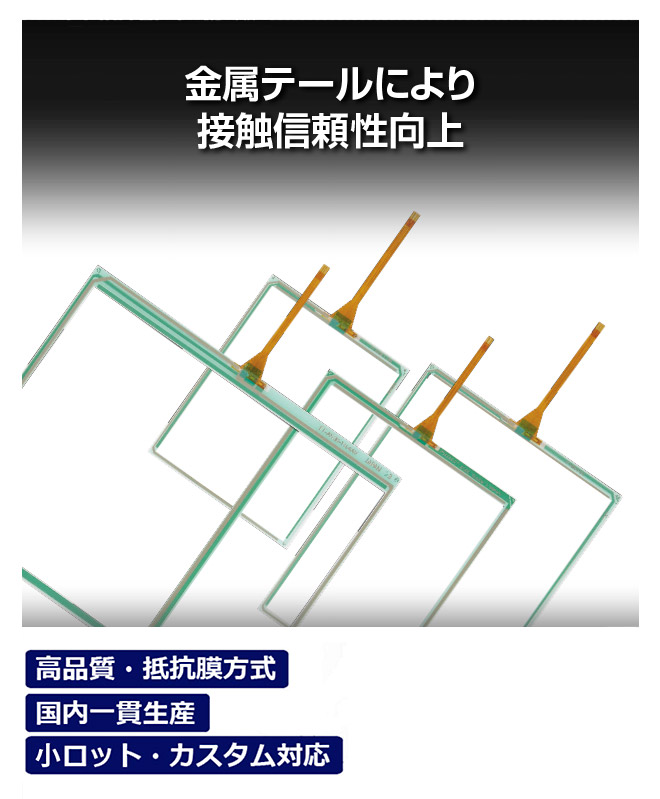

金属テールにより接触信頼性向上 FTシリーズ仕様表

NKKのタッチパネルソリューション

【主な特徴】

  • 安心の国内自社工場による一貫生産
  • 小ロット・カスタムに対応
  • 高品質・抵抗膜方式を採用

  • 入力方式は指・ペン共用タイプ
  • ANR フィルム採用
    ANR(アンチニュートンリング) フィルム採用により干渉縞が発生しにくいため、
    画面の視認性に優れています
  • ノングレア表面処理
    蛍光灯等の映り込みを緩和
  • ワイド画面サイズも幅広く対応
    5.7インチ・6.5インチ・8.4インチ・10.4インチ・10.6インチ(ワイド)・
    12.1インチ・12.1インチ(ワイド)・15インチ・15.6インチ(ワイド)・
    19インチ
  • アナログタッチパネルコントロールボード
    タッチパネルとコントロールボード・デバイスドライバをコンピューター上で
    組合わせてご使用いただくことにより、タッチパネル画面を触れるだけで
    マウスと同様に操作が可能です。
  • 金属テールを標準で採用
    要望の多かった金属テールを標準採用。端子が1.25mmピッチ8ピンから
    1mmピッチ4ピンへと細くなり、基板の小型化や薄型化に貢献します
  • 1mmピッチコネクタ対応
    1mmピッチコネクタに対応することで、面実装コネクタの選定が可能
  • 接触信頼性の向上
    金メッキ金属テールを採用したことにより接触信頼性が向上
  • ポリイミドの採用
    テール材質がPETからポリイミドになり、強度(曲げ耐久等)、耐熱性が
    向上
  • 狭額縁対応
    LCDの狭額縁に対応してタッチパネルも狭額縁化 (狭額縁タイプ)
  • 粘着剤採用
    ガラス+フィルムの貼り合わせ部分の粘着剤採用により耐環境性能に
    優れています
  • ハードコート採用
    硬い樹脂でタッチパネル表面をコーティング。爪やペンなどによる
    傷の発生防止に優れています

【製品用途】

  • OAシステム
    各種OA機器の入力システム、ビル管理システム
    経営管理システム、スケジュール管理システム
  • FAシステム
    生産工程管理システム、生産システムコントロール
    各種工作機器の入力システム、プラントコントロールシステム
  • 通信システム
    受付案内システム、レストランオートメーションシステム
    キャプテンシステム、POSシステム、VAN端末、交通システム
  • 銀行オンラインシステム
    ATM、キャッシュディスペンサー、為替管理システム
  • 教育システム
    家庭用・各種学校用教育システム、視聴覚教育システム
    情報処理教育システム
  • アミューズメント機器
  • 医療管理システム
    カルテ管理システム、医療データ処理システム
    理学治療システム、ベッドサイドモニター

※医療機器への使用をご検討の際は、弊社営業担当までご相談ください。

電子部品 OA製品 総合商社 クラウン無線この製品のお問い合わせ

メーカー製品情報ページ

NKKスイッチズ 抵抗膜方式で軽いタッチの入力を実現したタッチパネル
「TP01シリーズ」のご紹介

当社は、NKKスイッチズの代理店です。


抵抗膜方式タッチパネル アナログタイプ4線式 「TP01シリーズ」は、メーカー従来品比
1/2以下の入力荷重を実現し、業界トップレベルの軽いタッチで入力ができます。

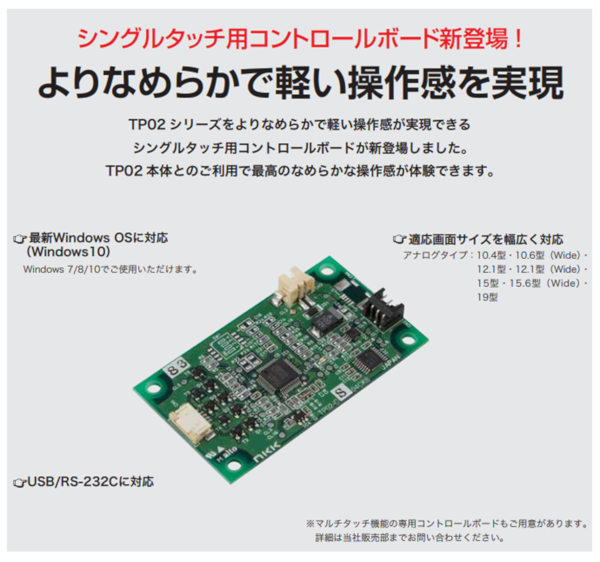

また、専用のコントロールボードを使用することにより、ピンチイン/アウトなどのマルチ
タッチ操作も対応可能です。
確実な操作を望む産業機器や医療機器の分野においてもマルチタッチの操作性の需要は
高まっており、そのニーズに応える商品として開発されました。

タッチパネルは現在様々な方式が使われていますが、その中でも抵抗膜方式は、設計の
自由度が高く、価格も比較的安価なため実績のある方式です。

・カスタムオーダーについて
あらゆるニーズに柔軟に対応します。

カスタム対応品(抵抗膜方式)

  • 抵抗膜方式なので手のひらサイズから、用途に合わせたサイズ等自由に指定が可能
  • 周辺機器への組込みや「国内工場」によるLCDとの貼り合わせも可能
  • フィルム+フィルム等、材質構成は用途により自由に対応が可能
  • 防指紋、高透過率品等各種フィルムも対応が可能
  • ペン入力、指入力等入力方式も指定が可能

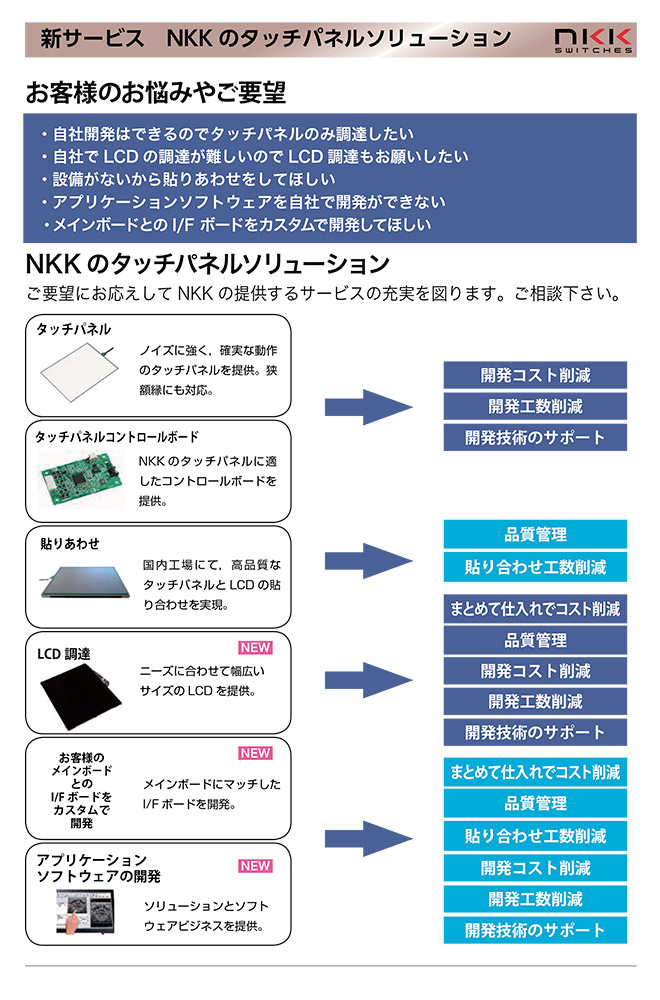

・タッチパネルソリューションのご提供

NKKスイッチズは、

  • ニーズに合わせて幅広いサイズのLCDを提供
  • お客様のメインボードにマッチしたI/Fボードをカスタムで開発
  • アプリケーションソフトウェアの開発

などのサービス充実を図り、お客様の品質管理や開発のコスト削減にも貢献いたします。



NKKスイッチズタッチパネル

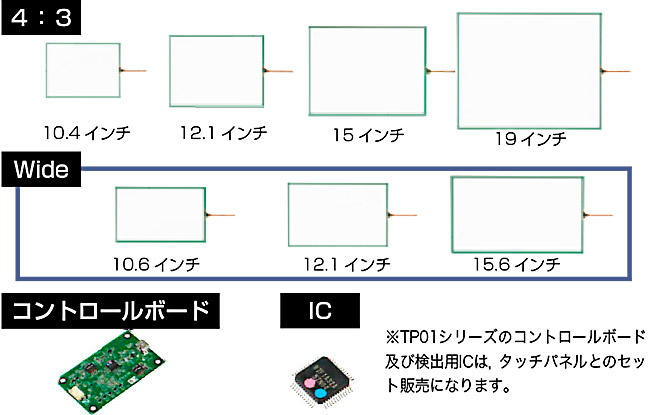

NKKスイッチズタッチパネルサイズ

【主な特徴】

  • 信頼性のある抵抗膜方式を採用
    液晶パネルやプラズマEL等の様々な表示装置と組み合わせることによって、専門の作業者や
    コンピュータの知識を持った方でなくても、対話形式で容易に入力操作が可能
  • 軽荷重入力で2点ジェスチャー入力にも対応可能
    (専用のコントロールボードを使用)

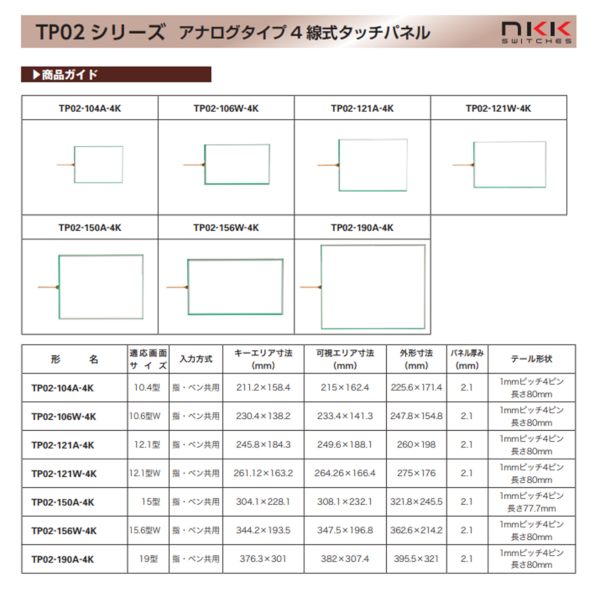

  • 適応画面サイズを幅広く対応
    アナログタイプ:
    10.4インチ・10.6インチ(ワイド)・
    12.1インチ・12.1インチ(ワイド)・
    15インチ・15.6インチ(ワイド)・
    19インチ

  • LCDの狭額縁に対応
    LCDの狭額縁に対応しタッチパネルも狭額縁化、機器のデザイン性を損ないません
    (10.6インチ以上は狭額縁対応)

標準品 (フィルム+ガラス)

  • 幅広い入力方式
    抵抗膜方式タッチパネルのため、入力方法を選ばす、指やペンをはじめ、手袋をしたままの
    入力も可能です
  • ノングレア表面処理
    フィルム表面は、ノングレア表面処理により蛍光灯等の映り込みを緩和
  • 金属テールを採用
    コネクタとの接触信頼性が向上。基板の小型化や薄型化に貢献
  • ANR フィルム採用
    ANR(アンチニュートンリング) フィルム採用により干渉縞が発生しないため、画面の
    視認性に優れています
  • ハードコート採用
    硬い樹脂でタッチパネル表面をコーティング。爪やペンなどによる傷の発生防止に
    優れています

【製品用途】

  • FAシステム
    生産工程管理システム、生産システムコントロール、
    各種工作機器の入力システム、プラントコントロールシステム
  • 通信システム
    受付案内システム、レストランオートメーションシステム、
    POSシステム、交通システム
  • OAシステム
    各種OA機器の入力システム、ビル管理システム、
    経営管理システム、スケジュール管理システム
  • 医療管理システム
    カルテ管理システム、医療データ処理システム、
    理学治療システム、ベッドサイドモニター
  • 計測器
  • 各種タッチパネル表示器
    防災、防犯、セキュリティ

電子部品 OA製品 総合商社 クラウン無線この製品のお問い合わせ

メーカー製品情報ページ

NKKスイッチズ 抵抗膜方式のタッチパネル「FTシリーズ」アナログタイプ4線式の
サイズ展開を拡充

当社は、NKKスイッチズの代理店です。


抵抗膜方式のタッチパネル「FTシリーズ」アナログタイプ4線式に、市場のニーズに合わせて、新たに
ワイドタイプや19インチの大型サイズ、トレンドであるLCDの狭額縁タイプに対応したものの6種が
加わりました。

新規発売サイズは、10.6 型 (ワイド)、12.1 型、12.1 型 (ワイド)、15 型、15.6 型 (ワイド)、19 型となります。


FTシリーズ

お客様のご要望に合わせてカスタマイズいたします。デジタル(マトリックス),アナログ方式の対応が可能で,
キー数,外形寸法等ご要望に合わせて設計いたします。また、LCDとの貼り合わせや周辺機器への組み込みも
いたします。

FTシリーズ
